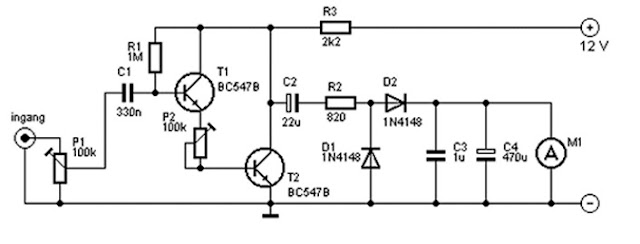

Aceasta schema este conceputa pentru vu metro analogic , nu pentru vu metro cu led-uri.Schema este foarte simpla vu metrul conectandu-se pe intrarea amplificatorului. T1 si T2 amplifica semnalul pentru ca apoi semnalul sa fie rectificat de catre diodele D1 si D2. C3 si C4 au rol de filtrare, astfel incat vu metrul sa nu raspunda prea repede. Dup ace a-ti realizat circuitul acesta trebuie calibrat. Practic aici intervine partea grea, calibrarea. Trebuie conectat la un generator de ton care livreaza la iesire 0.3V la 1000 Hz. Pentru aceasta p1 este deschis complet, iar P2 este pozitionat in asa fel incat acul vu metrului sa fie la maxim. Reglajul final se face din P1 masurand cu un multimetru si se regleaza pana obtine valoarea de 0,5 mA.
Schema prezentata este doar pentru variant mono. Pentru stereo va trebui
as realizati um al doilea montaj identic si sa-l legati PE intrarile celuilalt
canal AL amplificatorului.
Lista de componente:
R1 = 1 M ½
R2 = 820 ?
R3 = 2.2 kOhm
P1, P2 = 100 kOhm
C1 = 330 nF
C2 = 22 uF
C3 = 1 uF
C4 = 470 uF
T1, T2 = BC 547B
M1 = 1 mA metro
Bună măr interesa r1 și r2,r1 este semireglabile de 1megaom și r2 ese rezistenta de 820 omI multumesc
