Condensatorii sunt componente esențiale în domeniul electronicii, utilizate în numeroase aplicații, de la circuitele simple până la sistemele complexe de alimentare și comunicații. În acest articol, vom explora ce sunt condensatorii, cum funcționează și de ce sunt indispensabili în industria modernă. Dacă ești interesat de electronice sau vrei să afli mai multe despre aceste dispozitive cheie, continuă să citești!
Ce este un Condensator?
Un condensator este un dispozitiv pasiv care stochează energie electrică într-un câmp electric. Este format din două plăci conductoare, numite electrozi, separate de un material izolator numit dielectric. Principiul de funcționare al unui condensator este simplu: atunci când o tensiune este aplicată între cele două plăci, electronii se acumulează pe una dintre plăci, creând o sarcină electrică care este stocată temporar.
Caracteristici Principale ale Condensatorilor
1. Capacitatea (măsurată în farazi, F) indică cantitatea de sarcină electrică pe care un condensator o poate stoca la un anumit voltaj. Capacitățile mici sunt exprimate în microfarazi (µF) sau nanofarazi (nF).
2. Tensiunea nominală este maximul de tensiune pe care un condensator îl poate suporta fără a se deteriora.
3. Rezistența echivalentă în serie (ESR) măsoară pierderile de energie care apar în interiorul condensatorului din cauza rezistenței interne.
Tipuri de Condensatori
Există o gamă largă de condensatori disponibili, fiecare cu aplicații și proprietăți specifice. Iată câteva dintre cele mai comune tipuri:

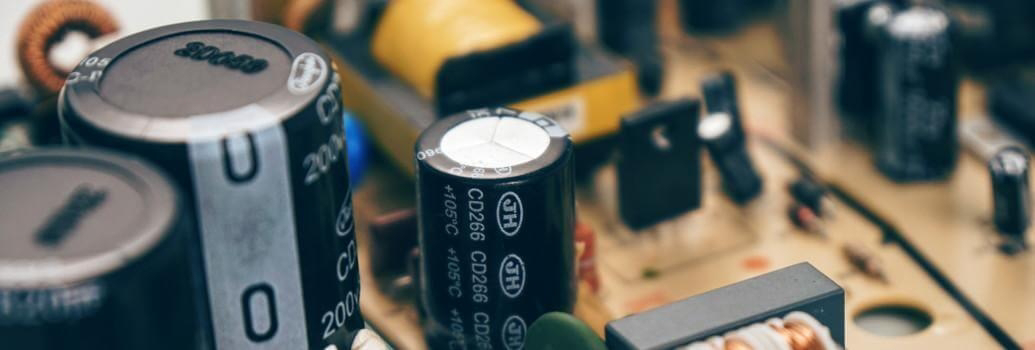

1. Condensatori Electrolitici
Acest tip de condensator are o capacitate foarte mare și este folosit în circuitele de alimentare pentru a filtra fluctuațiile de tensiune. Ei sunt polari, ceea ce înseamnă că au un terminal pozitiv și unul negativ. Nu pot funcționa corect dacă sunt conectați invers într-un circuit.
2. Condensatori Ceramici
Condensatorii ceramici sunt utilizați în aplicații de înaltă frecvență datorită dimensiunilor lor mici și a răspunsului rapid. Sunt nepolari, ceea ce înseamnă că pot fi montați în orice direcție într-un circuit.
3. Condensatori cu Peliculă
Aceștia sunt folosiți în circuitele de curent alternativ și în filtrarea semnalelor. Sunt foarte stabili și au o durată de viață lungă, fiind potriviți pentru aplicații care necesită precizie ridicată.
4. Supercondensatori
Supercondensatorii au capacități extrem de mari și sunt utilizați pentru stocarea energiei pe termen scurt. Aceștia pot încărca și descărca rapid cantități mari de energie, ceea ce îi face ideali pentru aplicații precum sursele de alimentare neîntreruptibile (UPS) și stocarea energiei regenerabile.
Cum Funcționează un Condensator?
Funcționarea unui condensator este bazată pe acumularea și eliberarea de sarcini electrice. Când un condensator este conectat la o sursă de tensiune, electronii se acumulează pe una dintre plăcile sale, în timp ce cealaltă placă pierde electroni, creând un dezechilibru de sarcină electrică. Acest dezechilibru este păstrat până când circuitul permite descărcarea condensatorului, moment în care energia stocată este eliberată.
Unul dintre rolurile cheie ale condensatorului este de a netezi fluctuațiile de tensiune, în special în sursele de alimentare. Atunci când tensiunea variază brusc, condensatorul absoarbe sau eliberează energie pentru a menține un flux constant de curent.
Aplicațiile Condensatorilor
Condensatorii sunt prezenți în aproape toate circuitele electronice, având aplicații variate, precum:
1. Filtrarea Semnalului
În circuitele de semnal, condensatorii pot filtra semnalele de zgomot și pot bloca anumite frecvențe nedorite. De exemplu, într-un filtru trece-sus, un condensator permite trecerea semnalelor de înaltă frecvență, blocând în același timp frecvențele joase.
2. Stocarea Energiei
Supercondensatorii sunt utilizați în aplicații care necesită stocarea temporară a unei mari cantități de energie, cum ar fi sistemele de regenerare a energiei în vehiculele electrice sau stocarea energiei pentru echipamentele industriale.
3. Stabilizarea Tensiunii
În sursele de alimentare, condensatorii joacă un rol esențial în stabilizarea tensiunii și reducerea fluctuațiilor, contribuind la o funcționare mai stabilă a dispozitivelor electronice.
4. Temporizarea în Circuite
Condensatorii, în combinație cu rezistențele, sunt folosiți pentru a crea circuite de temporizare. De exemplu, în multivibratori, condensatorii sunt încărcați și descărcați pentru a genera un semnal de temporizare sau un puls.
Cum Alegi Condensatorul Potrivit?
Atunci când alegi un condensator pentru un circuit, este important să iei în considerare mai multe aspecte:
1. Capacitatea – Alege capacitatea corectă pentru aplicația ta, ținând cont de cerințele de stocare sau filtrare.
2. Tensiunea nominală – Asigură-te că tensiunea nominală a condensatorului este mai mare decât tensiunea maximă la care va fi expus.
3. Tipul dielectricului – Diferite tipuri de dielectrice oferă proprietăți variate. De exemplu, ceramica este bună pentru frecvențe înalte, în timp ce electrolitul este potrivit pentru aplicații de curent continuu cu tensiuni mari.
Concluzie
Condensatorii sunt componente indispensabile în orice sistem electronic modern. Înțelegerea tipurilor, funcționării și aplicațiilor lor este crucială pentru orice inginer sau pasionat de electronică. De la filtrarea semnalelor până la stocarea temporară a energiei, condensatorii îndeplinesc o gamă largă de funcții esențiale.
